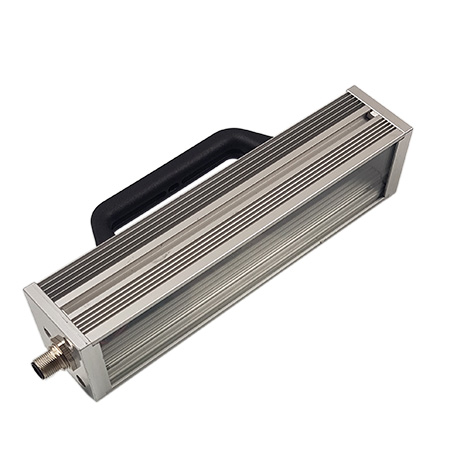

UFLUO-LINE Lampe UV LED modulaire à lumière noire
Le UFLUO-LINE est une lampe UV LED à faisceau large, flexible et homogène, adaptée à une large gamme de procédés de fluorescence tels que les contrôles non destructifs ou les applications de détection. Plusieurs longueurs d’onde peuvent être intégrées selon les besoins et les usages, notamment une version UVC, USTERI-LINE, dédiée aux procédés de désinfection.
Grâce à son éclairage UV-A haute intensité, à son électronique intégrée et à sa longueur modulable, la UFLUO-LINE constitue une solution d’éclairage idéale pour les postes d’inspection et les stations de lavage.
- Conception robuste et légère pour faciliter l’intégration dans des environnements exigeants.
- Certifiée selon les normes CND pour le spectre d’émission et le profil de faisceau : ASTM E3022, EN ISO 3059 et CEN TR 16638
Nombreuses versions disponibles
- Standard IP54 ou étanche IP67
- Longueur modulable selon les besoins mécaniques : de 10 cm à 120 cm
- Angle d’émission des LED : 35°, 65° ou 120° et densité LED : version L1 ou L2
- Matériau de la fenêtre optique : PMMA, borosilicate ou quartz + option filtre de Wood spécifique
- Longueurs d'onde Disponibles -
| Gamme | ● UV-C | ● UV-B | ● UV-A | ● Bleu | ● Vert | ● Infrarouge |
|---|---|---|---|---|---|---|
| ZZZ: Longueur d'onde | 255 nm 265 nm 275 nm |
295 nm 305 nm 310 nm 325 nm |
365 nm 385 nm 395 nm 405 nm |
450 nm 465 nm |
525 nm | 780 nm 850 nm 940 nm |
Référence : UFLUO-LINE-ZZZ
D'autres longueurs d'onde sont disponibles sur demande (UV-C, UV-B, Visible, IR).
- Longueur Flexible -
Le UFLUO-LINE est un éclairage UV LED dont la longueur peut être adaptée selon les contraintes et les spécifications mécaniques.
Cette longueur optique est ajustable par bloc de 5 LED (équivalent à des blocs de 10cm) pour répondre aux besoins du procédé.
L'option L2 est disponible pour des processus moins puissants, avec seulement une LED tous les 2 emplacements en utilisant des incréments de 5 LED (ce qui signifie des incréments de 20 cm ici).
| Longueur Optique | 20 cm | 40 cm | 60 cm | 100 cm | 120 cm |
|---|---|---|---|---|---|
| YYY: Nombre de LED L1 | 20 | 40 | 60 | 100 | 120 |
| YYY: Nombre de LED L2 | 10 | 20 | 30 | 50 | 60 |
Référence: UFLUO-LINE-YYY-ZZZ
- Version compacte IP67 -
La version compacte (-IP) est une version spécifique de la UFLUO-LINE conçue pour une utilisation dans des environnements exigeants et des stations de lavage.
Sa conception mécanique robuste et non ouvrable est conforme à la norme IP67 pour la protection contre l’eau, la vapeur et la poussière.
Un joint spécifique et une fenêtre en borosilicate résistante aux produits à base d’hydrocarbures peuvent également être intégrés dans la barre LED pour des applications spécifiques de ressuage et de magnétoscopie en stations de lavage. Code option : -BO.
Référence: UFLUO-LINE-IP-YYY-ZZZ
- UFLUO-LINE pour Essais Non-Destructif (CND) -
La UFLUO-LINE est parfaitement adaptée aux applications de contrôle non destructif par fluorescence telles que le ressuage et la magnétoscopie : DPT, LPT ou MPT. Selon la version, la longueur d’onde et le filtre choisis, elle est conforme à différentes normes industrielles :
UFLUO-LINE –EN ISO 3059 : La UFLUO-LINE équipée de LED 365 nm est adaptée aux contrôles non destructifs conformément à la norme EN ISO 3059..
UFLUO-LINE – ASTM E3022 : Équipée de LED 365 nm et du filtre de Wood adapté, la UFLUO-LINE 365 nm est conçue pour le ressuage fluorescent et la magnétoscopie, et est conforme à la norme ASTM E3022.
UFLUO-LINE – CEN TR 16638 : La version 450 nm de la UFLUO-LINE, avec filtre dichroïque, est conforme à la norme CEN TR 16638 pour l’inspection sous lumière bleue.
UWAVE dispose de son propre laboratoire de mesure UV, garantissant des performances optimales et une traçabilité complète. Tous nos équipements de mesure sont vérifiés par notre partenaire BABBCO, spécialiste reconnu des applications d'essais non destructifs et des étalonnages de radiomètres.
