UCUBE-10 | Surface UV LED Homogène & Puissante

Le UCUBE est un éclairage surfacique UV LED homogène & linéaire adapté aux procédés d'irradiation UV répétables ainsi qu'aux larges surfaces.<br><br>Sa forte homogénéité associée à son importante illumination font de cette surface UV LED un éclairage adapté pour la majorité des applications UV : collage, polymérisation, photolithographie et photovieillissement.

Le UCUBE-10^TM est un éclairage surfacique UV LED homogène & puissant adapté aux procédés d'irradiation UV répétables.

Sa forte homogénéité associée à son importante illumination font du UCUBE-10^TM une lampe UV LED adaptée pour la majorité des applications UV : polymérisation, photolithographie et photovieillissement.

Fenêtre d'émission UV de 100mm x 100mm.
Deux versions de puissances : 25 ou 100 LED pour s'adapter aux spécificités de l'application.
Optique de collimation - Homogénéité jusqu'à 90%.
Facilement intégrable sur la UV CHAMBER^TM pour des procédés sécurisés et répétables.

Brochure UCUBE-10	Brochure UCUBE-10-HP	Fiche Technique

- Longueurs d'onde Disponibles -

Gamme	● UV-C	● UV-B	● UV-A				● Bleu
ZZZ : Longueur d'onde (nm)	275	305	365	385	395	405	465

Référence : UCUBE-10-ZZZ

D'autres longueurs d'onde sont disponibles sur demande (UV-C, UV-B, Visible, IR).

Gamme de longueurs d'onde UV : UVA, UVB et UVC.

- Puissances Disponibles -

Le UCUBE-10^TM existe en deux différentes versions en termes de puissance optique. Le choix de la version se fait en fonction de la puissance nécessaire afin de s'adapter à la majorité des applications de polymérisation :

Composition	25 LEDs	100 LEDs
Irradiance Max à 10 cm	250 mW/cm²	1000 mW/cm²
Version standard ou haute-puissance HP	UCUBE-10	UCUBE-10-HP

Part number:
Version standard : UCUBE-10-ZZZ
Version haute-puissance HP : UCUBE-10-HP-ZZZ

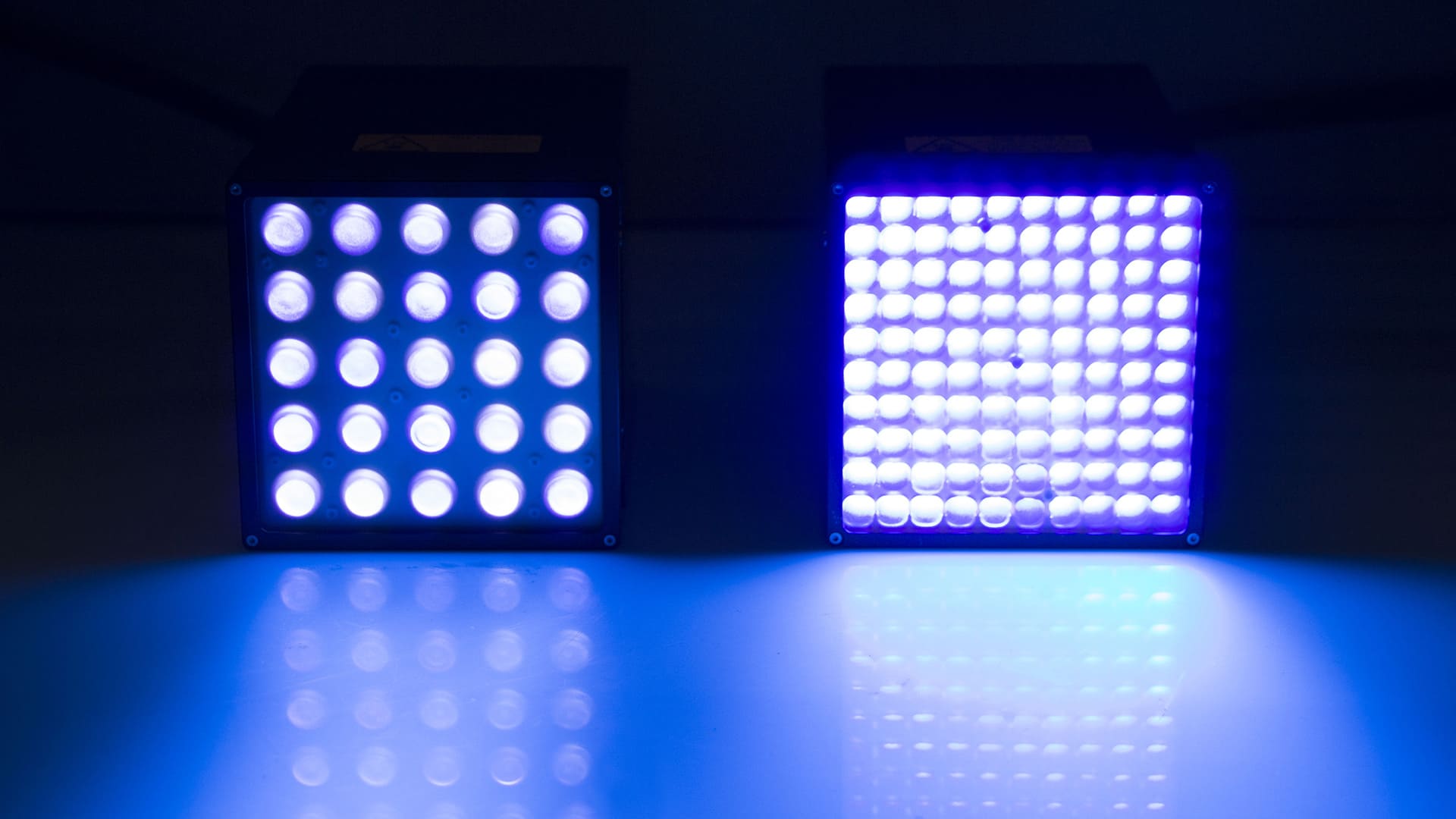

Les deux versions de puissance du UCUBE avec 25 et avec 100 LED UV.

- Option Optique -

Le UCUBE-10^TM possède une illumination UV dispersive mais une optique de collimation peut être intégrée pour garder au moins 85% de l'irradiance totale à une distance de 10cm.

UWAVE met son expertise à votre service pour vous permettre de bénéficier d'un flux UV puissant et homogène à de plus grandes distances de travail tout en limitant la dispersion du rayonnement UV.

Différences de rayonnement UV entre la version standard et la version avec optique de collimation du UCUBE.

Référence :
Version standard : UCUBE-10-ZZZ-COL
Version haute-puissance HP : UCUBE-10-HP-ZZZ-COL

L'optique de collimation permet de garder au moins 75% de l'irradiance totale à une distance de 10cm en limitant les pertes et dispersions de rayonnements UV.

- Option Refroidissement à Eau -

Le UCUBE-10-HP^TM peut également être refroidi par eau grâce à un chiller.

Le flux d'eau permet une meilleure gestion de la thermique des LED pour obtenir une stabilité optique optimale et l'amélioration de la durée de vie du système sur cette version puissante.

Référence :
Sans optique COL : UCUBE-10-HP-ZZZ-WAT
Avec optique COL : UCUBE-10-HP-ZZZ-COL-WAT

Description Chiller

Le flux d'eau permet une meilleure gestion de la thermique des LED pour obtenir une stabilité optique optimale et une plus longue durée de vie du produit.

- La gamme UCUBE -

En fonction des besoins techniques et de la taille de la zone à insoler, la gamme UCUBE offre d'autres tailles que le UCUBE-10^TM :

UCUBE-15 Fenêtre de 15x15cm	UCUBE-20 Fenêtre de 20x20cm

- Accessoires Associés -

Le UCUBE-10^TM peut facilement être intégré sur une UV CHAMBER pour simplifier l'irradiation dans une enceinte Plug&Play et travailler sans EPI dans un environnement sécurisé.

UWAVE propose également des boîtiers de contrôle UPOWER adaptés pour alimenter la lampe et ajuster les paramètres de polymérisaton (temps, intensité...) manuallement ou via un PLC.

UV CHAMBER	UPOWER
