UFLUO-LINE UV-LED-Prüfleuchte für ZfP/NDT
Die UFLUO-LINE ist eine
modulare LED-Prüfleuchte für Anwendungen der
zerstörungsfreien Prüfung (ZfP), insbesondere für
die fluoreszierende Eindringprüfung (PT/FPI) und die
Magnetpulverprüfung (MT/MPI).
Ihre homogene, hochintensive Beleuchtung gewährleistet
kontrollierte Lichtverhältnisse, um fluoreszierende Anzeigen
bei der Oberflächenprüfung sichtbar zu machen.
Die UFLUO-LINE ist mit
UV-A bei 365 nm oder blauem Licht bei 450 nm erhältlich.
Dank spezieller optischer Filter und ZfP-spezifischer
Konfigurationen lässt sie sich direkt in industrielle
Prüfanlagen, manuelle Prüfplätze und automatisierte
ZfP-Systeme integrieren.
Hauptmerkmale
- Robuste und leichte Bauweise für eine einfache Integration in anspruchsvolle Industrieumgebungen.
- ZfP-spezifische Konfigurationen gemäß ASTM E3022, EN ISO 3059 und CEN/TR 16638.
Verfügbare Ausführungen
- Standardausführung mit IP54 oder flüssigkeitsdichte Ausführung mit IP67.
- Flexible Länge je nach mechanischen Anforderungen: von 10 cm bis 120 cm.
- Material des optischen Fensters: PMMA, Borosilikatglas oder Quarz, optional mit einem speziellen Wood-Filter.
- Konformität mit ZfP-Prüfnormen -
Je nach gewählter Wellenlänge, optischem Filter und Konfiguration kann die UFLUO-LINE die Anforderungen verschiedener Normen für die zerstörungsfreie Prüfung (ZfP) erfüllen.
- EN ISO 3059 – Die gewählte UV-A-Konfiguration mit 365 nm ist für ZfP-Prüfungen unter den in EN ISO 3059 festgelegten Beobachtungsbedingungen ausgelegt.
- ASTM E3022 – Die UV-A-Konfiguration mit 365 nm, ausgestattet mit einem geeigneten Wood-Filter, ist für die fluoreszierende Eindringprüfung und die Magnetpulverprüfung gemäß ASTM E3022 ausgelegt.
- CEN/TR 16638 – Die Blaulicht-Konfiguration mit 450 nm mit dichroitischem Filter ist für Prüfungen mit aktinischem Blaulicht gemäß CEN/TR 16638 ausgelegt.

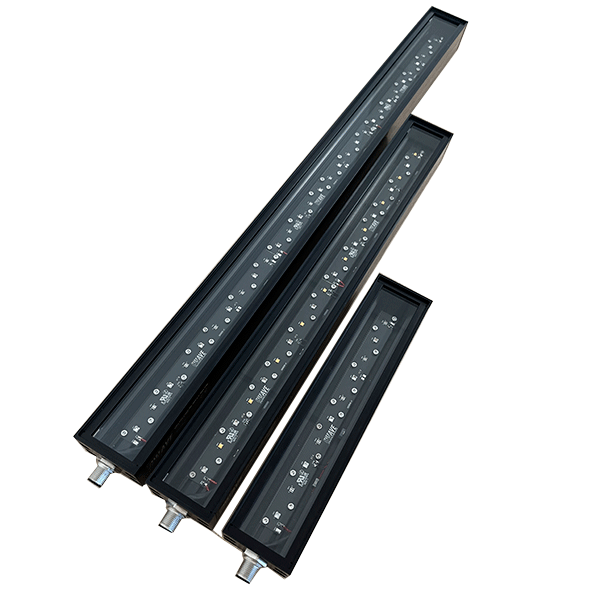

- Flexible Länge -
Der UFLUO-LINE ist ein UV-LED-Beleuchtungssystem, dessen Länge an mechanische Einschränkungen und Spezifikationen angepasst werden kann.
Diese optische Länge ist in Blöcken von 5 LEDs (entsprechend Modulen von 10 cm) einstellbar, um den Anforderungen des Prozesses gerecht zu werden.
Die L2-Option ist für weniger intensive Prozesse verfügbar, bei der nur eine LED auf zwei Positionen gesetzt wird, wobei 5-LED-Inkremente verwendet werden (entspricht in diesem Fall 20 cm).
| Optische Länge | 20 cm | 40 cm | 60 cm | 100 cm | 120 cm |
|---|---|---|---|---|---|
| XX: Anzahl LEDs L1 | 10 | 20 | 30 | 50 | 60 |
| XX: Anzahl LEDs L2 | 5 | 10 | 15 | 25 | 30 |
Teilenummer: UFLUO-LINE-YYY-ZZZ
Gerne auf Anfrage erhältlich: andere Wellenlängen (UV-C, UV-B, Sichtbar, IR).
